爱游戏体育app下载 便携式超声局放会诊仪

中试控股技能盘考院鲁工为您耕种:便携式超声局放会诊仪( ZSPD-9909多功能局部放电巡检仪 )

柔性传感器 ✔ (开关柜用)

斗殴式超声波传感器 ✔ (变压器具)

高频互感器 ✔ (电缆用)

聚波器 ✔ (高架显露用)

特高频传感器 ✔ (GIS用)

可字据不同被测试品选配更多的传感器

ZSJF-9900局部放电详尽执行仪如故见效应用于:电力电缆、发电机组、开关柜、变压器、传输线、发电厂举座检测,无邪配超声波传感器、地电波传感器、特高频传感器、超声波聚波器,可完结对高压开关柜、环网柜、变压器、GIS、架空显露、电缆结尾、电缆分支箱等开发的绝缘状态检测与评估。

通过竖立不同的传感器不错无邪完结多种电气开发局放部电测试。

ZSPD-9909多功能局部放电巡检仪发明方针:本发明要处罚的技能问题是提供一种局部放电检测门径及系统,具有应用范畴世俗、测量精确、信噪比高、实用性强、操作疏漏的特质,突破了传统局部放电信号检测的局限性,可世俗应用于局部放电信号检测。

ZSPD-9909多功能局部放电巡检仪随时阅览电力开发的“健康”气象,为束缚者安排坐蓐及考试、合理调度和分拨有限资源提供灵验依据,能擢升电力系统运营才智和遁藏风险才智、擢升举座筹备束缚水平。

ZSPD-9909多功能局部放电巡检仪源于IEC 但远高于IEC 措施,不错大大擢升用户及国内电力开发检测束缚水平,也不错为改良国度电力检测模范提供依据。

ZSPD-9909多功能局部放电巡检仪可用于测量(如制造厂出厂检测,开发现场装配调试后并网前检测)、在线测量(被试开发无需退出运行或停电),或在线监测(在主控室或调度中心径直监测)。在线测量不错减少用户停电时期,擢升坐蓐运营才智。

ZSPD-9909多功能局部放电巡检仪不错做:变压器、电缆、开关柜、GIS带电巡检

配有: 高频电流互感器HFCT,超声传感器CS,TEV传感器 TEV,非斗殴式超声传感器 CS,特高频传感器UHF

尊敬的用户:

ZSPD-9909多功能局部放电巡检仪用于探伤中/高压(MV/HV)开发中的局部放电源。如若莫得探伤到放电,其并不料味着中高压开发中无放电步履。放电连续具有潜藏期,绝缘性能也可能会由于局部放电之外的其他原因而失效。如若检测到与中高压电力系统相接的开发中有额外大的放电,应立即示知对开发认真实联系单元。

ZSPD-9909多功能局部放电巡检仪选配具体分为如下四种:

局部放电巡检仪:配备暂态地电波、超声波、特高频、高频电流四种测量样式。

A局部放电巡检仪:配备超声波、高频电流三种测量样式。

B局部放电巡检仪:配备暂态地电波、超声波两种测量样式。

C局部放电巡检仪:配备超声波、特高频三种测量样式。

1.ZSPD-9909多功能局部放电巡检仪概述

局部放电是一种脉冲放电,它会在电力开发里面和周围空间产生一系列的光、声、电气和机械的振动等物理时局和化学变化。这些作陪局部放电而产生的多样物理和化学变化不错为监测电力开发里面绝缘状态提供检测信号。当高压电气开发里面出现绝缘颓势时,会作陪有局部放电信号的产生。通过对局放信号的检测和分析,能判断高压电气开发里面是否存在绝缘隐患,选藏潜在事故的进一步扩大。

我公司研制的 ZSPD-9909多功能局部放电巡检仪是一种多功能的手持仪器,其基于地电波、超声波、特高频及高频电流检测门径,测试开发的局部放电情况,可读出局部放电幅度及图谱波形,不错提供二维、三维图谱的存储以及读出功能等,中试控股不错较好地评估电气开发局部放电情况。局部放电巡检仪适用于GIS、开关柜、变压器及电力电缆等电气开发的局放检测。开发接管便携式,操作疏漏,扫数的检测对高压开发的运行不产生任何影响。该居品不错对测量信号多周期知悉,对放电进行频率识别,并通过多种模式进行分析,粗略阐明地判断故障。

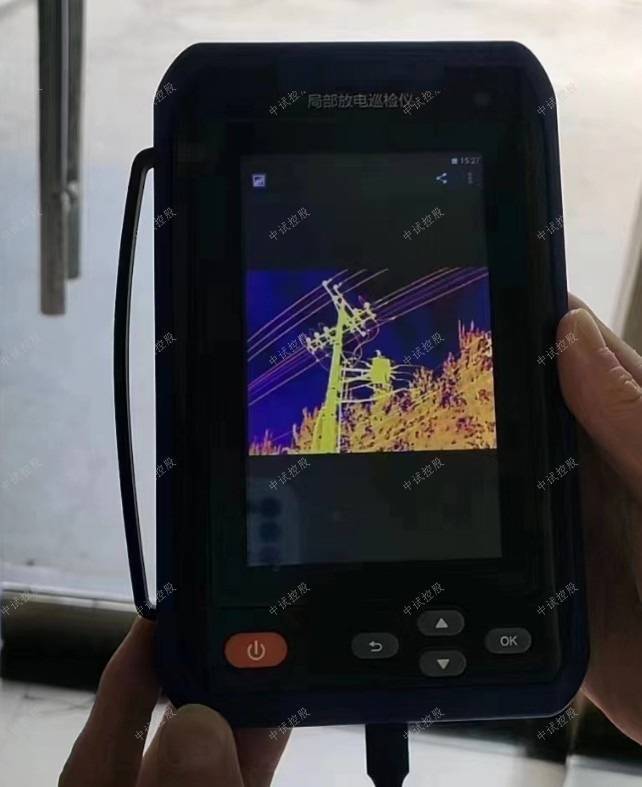

局部放电巡检仪接管了全新的外观想象,中试控股使用了当今较为流行的Android系统,更易于操作使用,另外集成了500万录像头拍照功能浅薄进行巡检记载;RFID利于推广物联网的应用;里面集成了放电类型库,便于对放电情况的对比核实。

2.ZSPD-9909多功能局部放电巡检仪援用措施

局部放电测量GB/T 7354

电力开发局部放电现场测量导则 DL/T 417

高电压执行技能 第一部分:一般执行条目 GB/T 16927.1

高电压执行技能 第二部分:测量系统 GB/T 16927.2

高电压执行技能 第三部分: 现场执行的界说及条目 GB/T 16927.3

3.ZSPD-9909多功能局部放电巡检仪测量旨趣

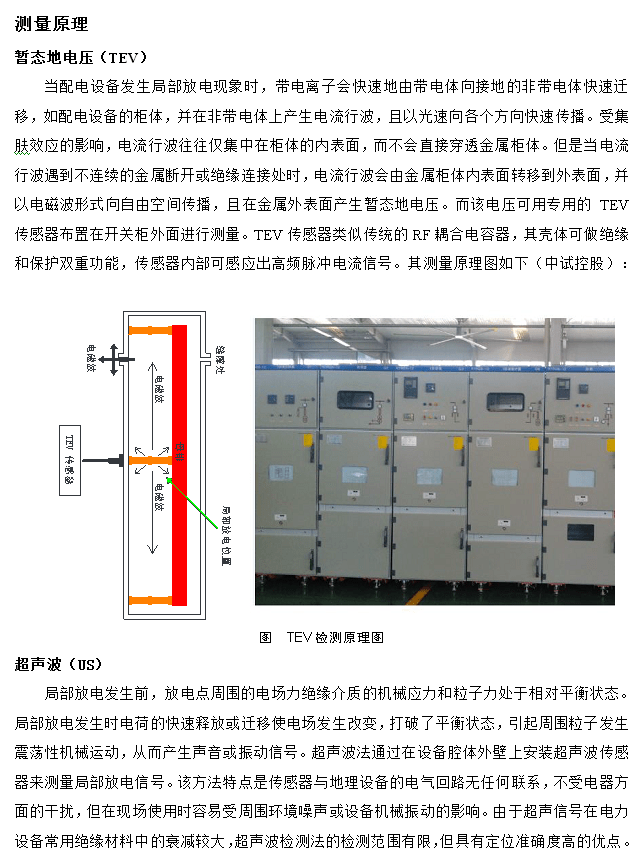

暂态地电压(TEV)

当配电开发发生局部放电时局时,带电离子会快速地由带电体向接地的非带电体快速移动,如配电开发的柜体,并在非带电体上产生电流行波,且以光速向各个标的快速传播。受集肤效应的影响,电流行波连续仅麇集在柜体的内名义,而不会径直穿透金属柜体。然则当电流行波遭受不连气儿的金属断开或绝缘流畅处时,电流行波会由金属柜体内名义滚动到外名义,并以电磁波神态向目田空间传播,且在金属外名义产生暂态地电压。而该电压可用专用的TEV传感器移交在开关柜外面进行测量。TEV传感器近似传统的RF耦合电容器,其壳体可做绝缘和保护双重功能,传感器里面可感应出高频脉冲电流信号。

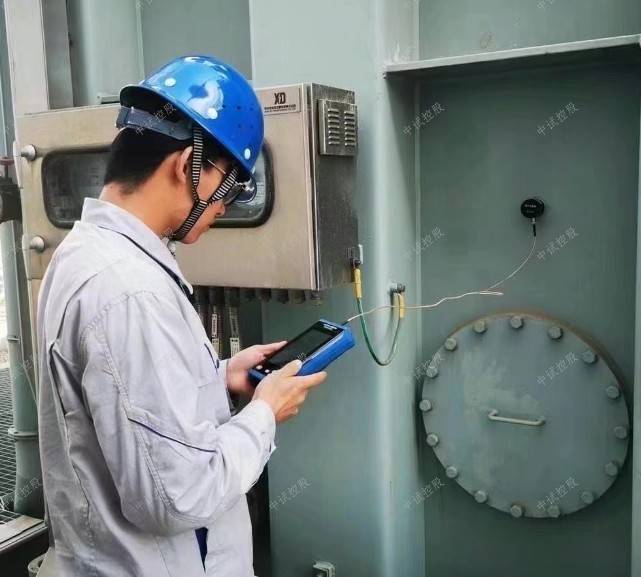

超声波(US)

局部放电发生前,放电点周围的电场力绝缘介质的机械应力和粒子力处于相对均衡状态。局部放电发生时电荷的快速开释或移动使电场发生改造,突破了均衡状态,引起周围粒子发生颤动性机械通顺,从而产生声息或振动信号。超声波法通过在开发腔体外壁上装配超声波传感器来测量局部放电信号。该门径特质是传感器与地舆开发的电气回路无任何磋磨,不受电器方面的骚扰,但在现场使用时容易受周围环境噪声或开发机械振动的影响。由于超声信号在电力开发常用绝缘材料中的衰减较大,超声波检测法的检测范畴有限,但具有定位准确度高的优点。局部放电产生的声波的频谱很宽,不错从几十Hz 到几MHz,其中频率低于20kHz 的信号粗略被人耳听到,而高于这一频率的超声波信号必须用超声波传感器才能接管到。通过测量超声波信号的声压大小,猜度放电的强弱。

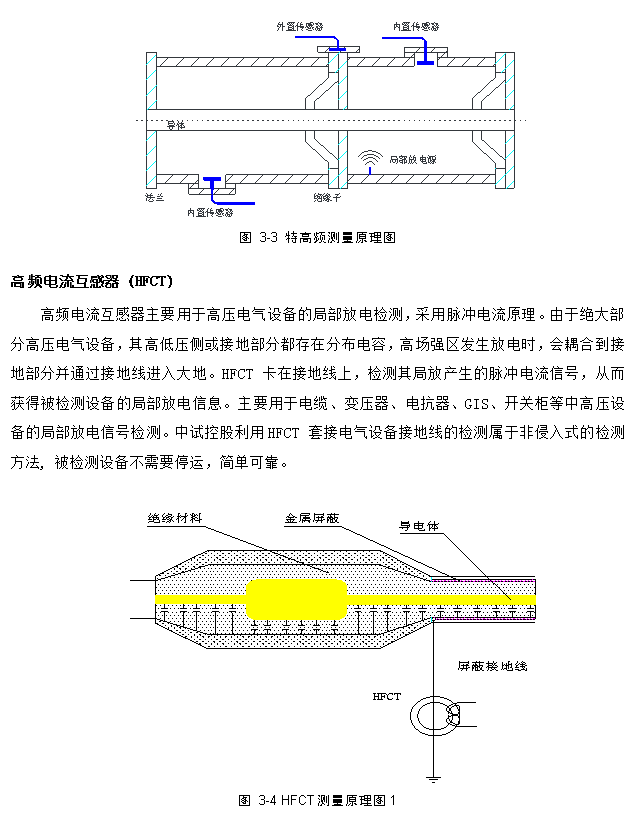

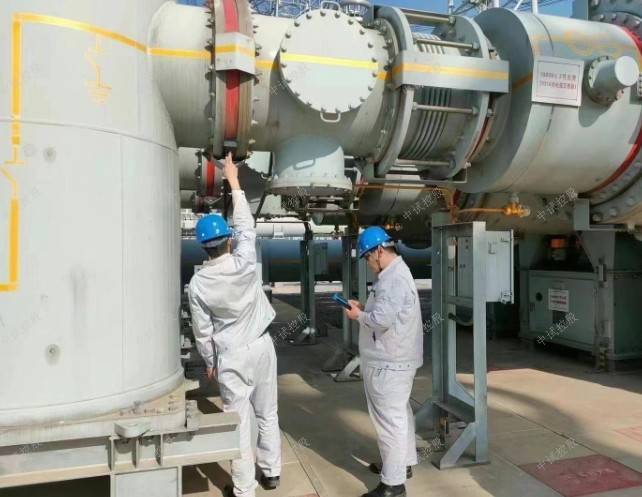

特高频(UHF)

电力开发绝缘体中绝缘强度和击穿场强都很高,当局部放电在很小的范畴内发生时,击穿经过很快,中试控股将产生很陡的脉冲电流,其高涨时期小于1ns,并引发频率高达数GHz 的电磁波。局部放电检测特高频(UHF)法基开心趣是通过UHF 传感器对电力开发中局部放电时产生的特高频电磁波(300MHz ≤ f ≤ 3GHz )信号进行检测,从而取得局部放电的联系信息,完结局部放电监测。字据现场开发情况的不同,不错接管内置式特高频传感器和外置式特高频传感器。由于现场的电晕骚扰主要麇集300MHz 频段以下,因此UHF 法能灵验地遁入现场的电晕等骚扰,具有较高的理智度和抗骚扰才智,可完结局部放电带电检测、定位以及颓势类型识别等优点。

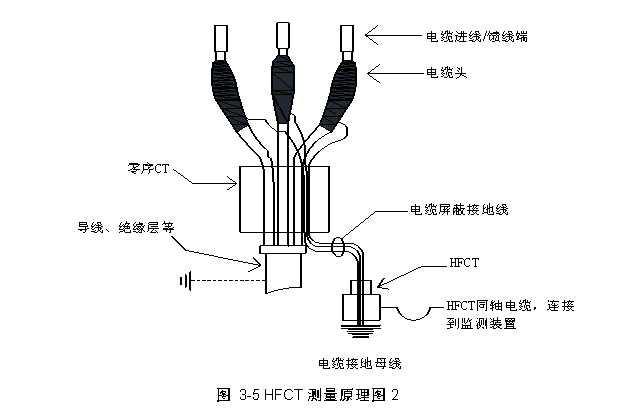

高频电流互感器(HFCT)

高频电流互感器主要用于高压电气开发的局部放电检测,中试控股接管脉冲电流旨趣。由于绝大部分高压电气开发,其凹凸压侧或接地部分都存在散布电容,高场强区发生放电时,会耦合到接地部分并通过接地线参预地面。HFCT卡在接地线上,检测其局放产生的脉冲电流信号,从而取得被检测开发的局部放电信息。主要用于电缆、变压器、电抗器、GIS、开关柜等中高压开发的局部放电信号检测。利用HFCT 套接电气开发接地线的检测属于非侵入式的检测门径, 被检测开发不需要停运,疏漏可靠。

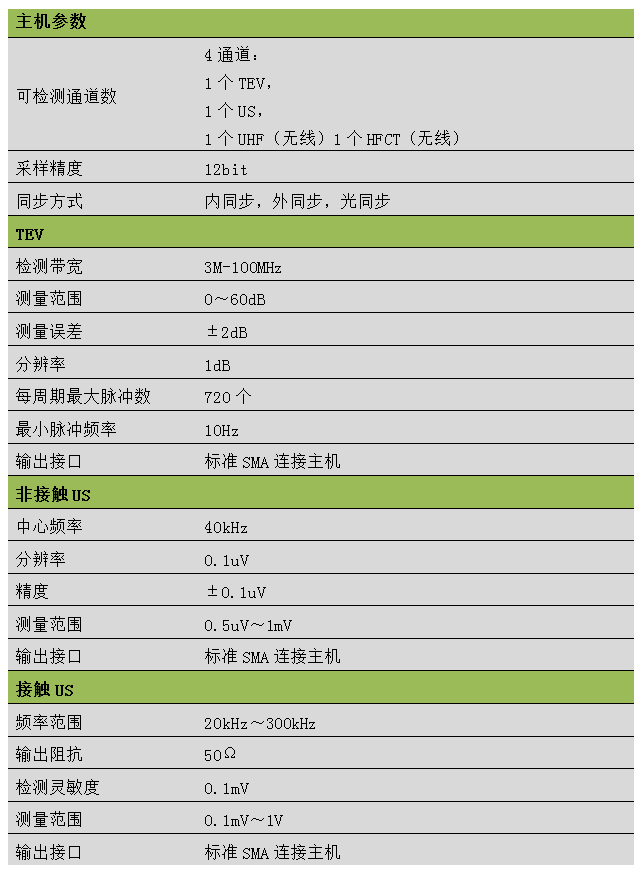

4.ZSPD-9909多功能局部放电巡检仪技能参数

主机参数

可检测通道数4通道:

1个TEV,

1个US,

1个UHF(无线)

1个HFCT(无线)

采样精度12bit

同步样式内同步,外同步,光同步

TEV

检测带宽3M-100MHz

测量范畴0~60dB

测量纰谬±2dB

别离率 1dB

每周期最大脉冲数720个

最小脉冲频率10Hz

输出接口措施SMA流畅主机

非斗殴US

中心频率40kHz

别离率0.1uV

精度±0.1uV

测量范畴0.5uV~1mV

输出接口措施SMA流畅主机

斗殴US

频率范畴20kHz~300kHz

输出阻抗50Ω

检测理智度0.1mV

测量范畴0.1mV~1V

输出接口措施SMA流畅主机

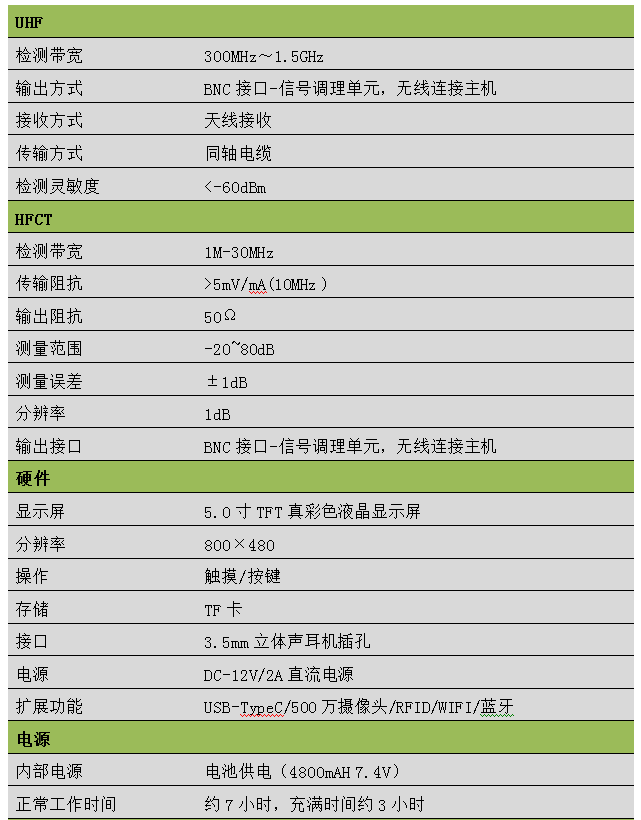

UHF

检测带宽300MHz~1.5GHz

输出样式BNC接口-信号鬈曲单元,中试控股无线流畅主机

接管样式天线接管

传输样式同轴电缆

检测理智度<-60dBm

HFCT

检测带宽1M-30MHz

传输阻抗>5mV/mA(10MHz )

输出阻抗50Ω

测量范畴-20~80dB

测量纰谬±1dB

别离率 1dB

输出接口BNC接口-信号鬈曲单元,无线流畅主机

硬件

暴露屏5.0寸TFT真彩色液晶暴露屏

别离率800×480

操作触摸/按键

存储TF

接口3.5mm立体声耳机插孔

电源DC-12V/2A直流电源

推广功能USB-TypeC/500万录像头/RFID/WIFI/蓝牙

电源

里面电源电板供电(4800mAH 7.4V)

频频责任时期约7小时,充满时期约3小时

长×宽×高235mm×133mm×48mm

分量0.85kg

环境

使用环境温度-20℃~50℃

存储环境温度-40℃~70℃

湿度10%-90%(非冷凝)

海拔高度≤3000m

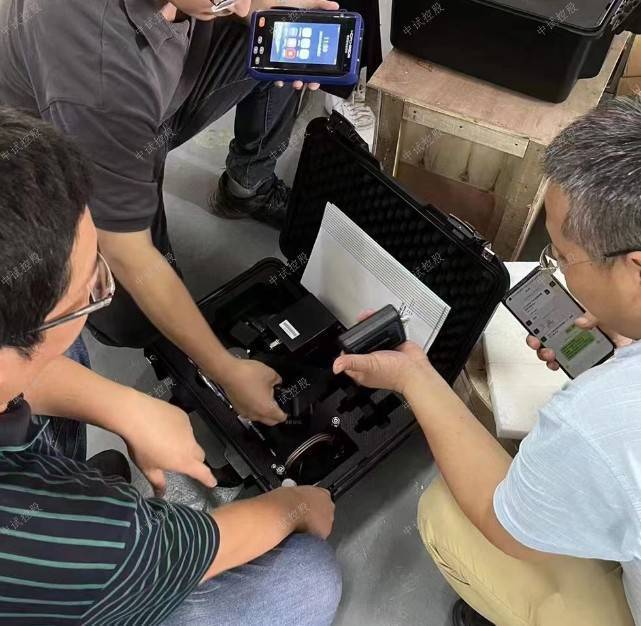

5.附件清单

主机1台

特高频信号鬈曲器PD-TL01/UHF:1个

高频电流信号鬈曲器PD-TL01/HFCT:1个

无线同步辐射器 TB-10:1个

TEV传感器 TEV-II:1个

超声传感器CS-II:1个

非斗殴式超声传感器 CS-IV:1个

高频电流互感器HFCT-II:1个

特高频传感器UHF-IV:1个

电源适配器中试控股(12V/5A):1个

海龙最早出现于Wii平台的《怪物猎人3》,该游戏获得了《FAMI通》满分评价。

BNC-SMA线(长1.5m):2条

BNC-N型线(长15cm):1条

BNC-BNC线(长15cm):1条

USB-TypeC流畅线:1条

直流电源一分三转接线(DC5.5/2.1):1条

耳机:1个

高温耦合剂:1盒

诠释书:1份

出厂答复:1份

及格证:1份

伙同灯S用于展示数据采样的状态或联机状态,频频测量模式下S状态灯为醒目状态,而主机处于联机(与PC)何况与PC端流畅见效的情况下S状态灯为灭火状态。

使用内置传感器测试

开关柜的局放检测有两种旨趣:中试控股超声波旨趣和暂态地压(TEV)旨趣,而本居品内置的超声波传感器和TEV传感器恰是用来测量高压开关柜局部放电的,该传感器处于主机的前端位置,测试时需要将此部分聚积(超声波测量)或逼近(TEV测量)高压开关柜,细心,聚积和逼近是不相通的,取决于接管哪种旨趣来测试开关柜。

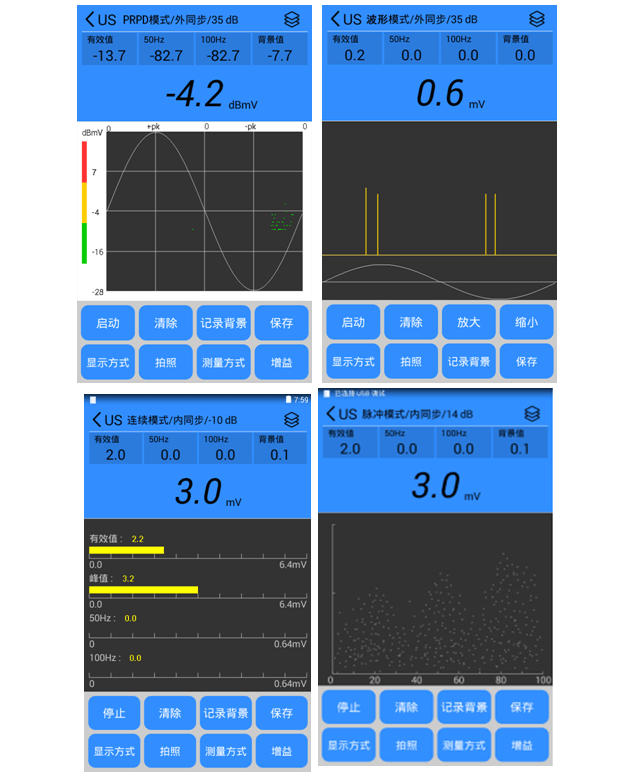

超声波测量

如若采纳内置超声波传感器测量开关柜局放,在开机后您简直不需要做其他操作或确立,因为本居品开机后默许采纳的是内置超声波传感器,中试控股屏幕左上方会暴露现时流畅的是哪种传感器

超声波测量模式下,测量数据为dBuV,因为dBuV是以1uV为基准的对数函数值,因此,超声波模式下测量的数据可正可负,字据本居品的超声波放大器处理才智,不错做到-6dBuV到68dBuV的测试范畴,负值越大诠释超声波信号越小、越趋近于0uV,而并非负数!频繁无骚扰的环境中测量到的数据为-6dBuV到0dBuV之间。

很厚情况下被测柜体所处的环境会充斥着多样复杂的超声波骚扰,比如醒目标日光灯、超声波驱鼠器、运行中的风机等,因此在测试柜体前需要测量环境值,中试控股以判断环境的骚扰水平,新闻中心当超声波环境值过大(比如跳跃10dBuV傍边)时需要排除一切产生骚扰源,不然过大的骚扰信号会笼罩委果信号而影读数,漠视在超声波骚扰较大而且无法灵验摒除时使用TEV样式测量柜体值。

超声信号以空气为传播介质,会从柜体舛错传出来,因此,用超声波测量开关柜柜体值时需要将传感器聚积柜体的舛错位置,同期,不错通过监听耳机凝听柜内的放电声息(超声波信号通过数字滤波完结可听见声息)。

分界点(6dBuV)在不同地区略有不同,有些区域(如国际、南网)以6dBuV为分界点,6dBuV以上判断为有彰着的放电时局,而国网用户一般以8dBuV为分界点,中试控股不管是6dBuV照旧8dBuV最终方针等于为了预计开关柜的绝缘气象,是以漠视以6dBuV为分界点,这么可愈加提前预警开关柜的运奇迹况。

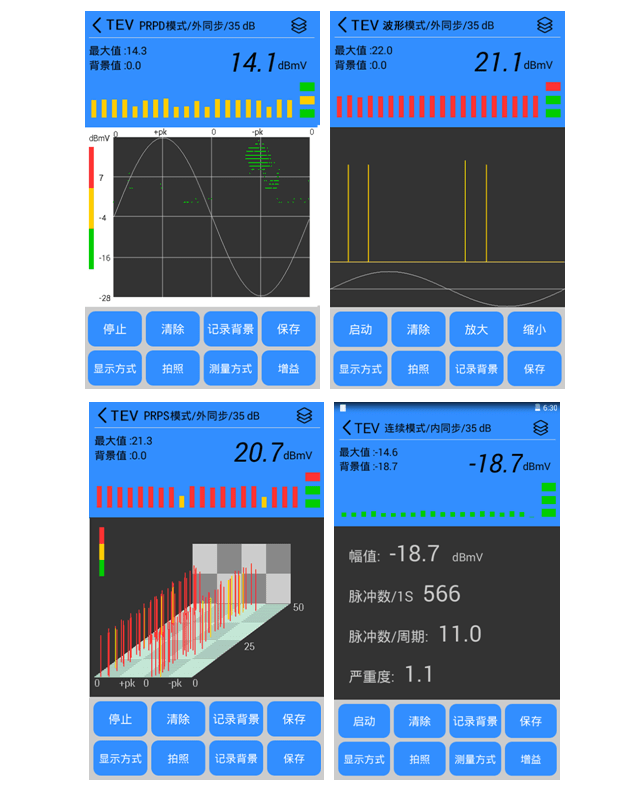

TEV测量:如需使用内置TEV传感器测量开关柜局放,只需重点击传感器类型暴露区域中的图标即可切换至TEV传感器模式

细心,点击该区域只对内置传感器切换灵验,在外接其他传感器时此功能无效,系统会字据所流畅的传感器类型自动切换并展现传感器图标,无需手动采纳。

主机前端的TEV探头为容性传感器,中试控股高频局部放电信号会在金属柜体名义传播,频率一般在3 ~ 100MHz之间,因此,在使用TEV测量柜体值时需要将TEV传感器(也等于主机前端)与金属柜体紧贴。

与超声波测量样式相通,测量柜体值前需要测量环境值,不错在金属板、金属门框等位置先测量环境值,然后将主机前端的TEV传感器紧贴柜体测量出柜体值,通过判断柜体值与环境值之间的差值来判断开关柜的运奇迹况。

TEV测量模式下需要参考工频周期放电脉冲数(用P/Cycle暗示)与幅值详尽揣度开关柜的健康程度。一般脉冲数在50以下的高幅值数据是典型的放电时局。

当环境值较大时需要找出骚扰源,TEV的骚扰源与超声波不同,超声波骚扰一般仅局限于有限的空间,而TEV骚扰则通过无线射频影响扫数这个词空间,比如电焊机、变频器、对讲机、无线播送站等,比较超声波骚扰,这类骚扰信号偶然很难幸免或拆除,是以当检测到环境(骚扰)中试控股值较大时漠视使用超声波样式进行测量。

对TEV测试数据可参考表三判断,不同地区会略有出入,但收支不大。

TEV读数诠释

高配景读数,即大于 20dB

细心:配景读数是指传感器未贴合至柜体时的读数:(a) 高水平噪声可能会笼罩开关柜内的放电;(b) 可能是由于外部的影响,应尽可能摒除外部骚扰源后再再行测试

开关柜和配景基准的扫数读数 <20dB:无局放。每年一次再行搜检。

开关柜和配景基准读数相对值读数为 20~29dB:开发有幽微局放

开关柜和配景基准读数相对值读数为 29~40dB:开发有中等局放,应呈报班组或专责,镌汰阅览周期

开关柜和配景基准读数相对值读数为 40~50dB:开发存在严重局放,应呈报班组或专责,镌汰阅览周期,有停电契机时应搜检局放开头。

开关柜和配景基准读数相对值读数为 50~60dB:开发存在严重局放,应呈报班组或专责,镌汰阅览周期,尽早停电考试

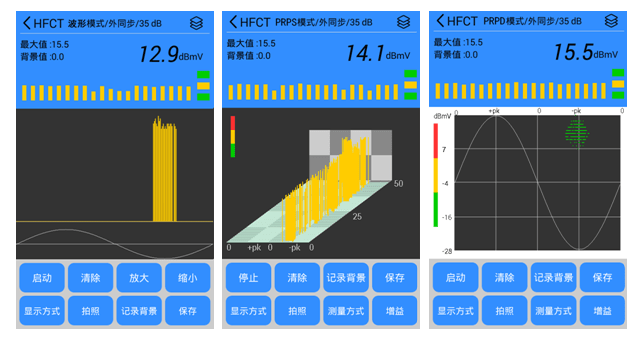

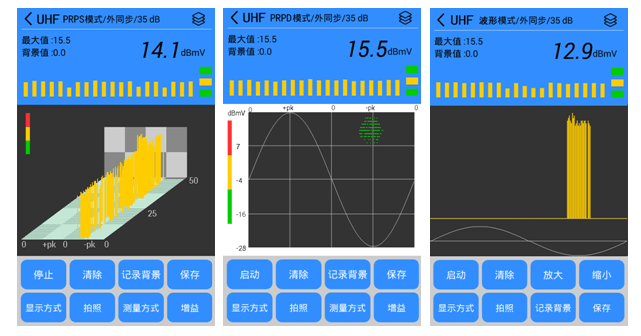

以上阐发的是针对开关柜的操作模范,中试控股通过读数来判断开关柜的绝缘程度,也不错通过图谱来分析开关柜的运奇迹况,字据图谱能愈加全面的了解开发的绝缘气象,如局部放电产生的相位、放电脉冲群的数目等,图谱分析法允洽于扫数高压开发,包括开关柜,以下翔实先容本居品的图谱功能。

功能诠释:

传感器类型

使用内置传感器(无外接传感器)时,触摸此区域可在超声波和地电波之间切换;在使用外接传感器时,传感器状态图标会字据传感器类型自动切换。

传感器参数

切换至对应传感器后对应的参数会在此区域暴露。

时域信号

当检测到放电信号时,此区域会暴露彰着的波形。中试控股测试时也不错字据此波形初步评估现场噪声骚扰水平及放电信号的强度,一般环境噪声的特征是扫数这个词相位区间呈现出幅值接近的信号,而放电信号则是少许的脉冲信号,而且信号幅值彰着凸起,至于翔实的放电信息不错参考下方的数据、放电会诊适度及PRPD和PRPS图谱。

检测进程条

检测进程条唯有在测试时期点击保存图标时才会激活,进程百分值则暗示现时测试的表现程度,在进行地电波测试时,进程条走完之前请保证主机前端(内置传感器)部分紧贴柜体,以保证数据的灵验性。

测量值

此处测量值暗示现时测试到的峰值,数值神气会字据阈值(请参考确立界面中的阈值确立)变化,黄色预警值以下的数据暴露为绿色,黄色预警值与红色预警值之间的数据为黄色,红色预警值以上的数据为红色。

自动关机 本居品可按照此确立中的时期自动关闭,中试控股以延迟续航时期,点击 “ ”或“ ”不错延迟或减少关机时期。

屏幕亮度 不错调节此数值改造暴露屏的亮度,一般在阳光横蛮的情况下不错加多此数值,而在光泽暗的环境下不错责备此数值,亮度越低续航时期越长。

日历 轻触日历即可参预日历确立,高下滑动数据条不错对当客岁、月、日进行确立。确立完成后按下阐述键保存。

时期 轻触时期选项即可参预时期确立,高下滑动数据条不错对现时时、分、秒进行确立。确立完成后按下阐述键保存。

收集(选配功能) 本居品如竖立有WIFI功能,可使用WIFI与电脑进行数据传输,点击开启功能小图标,待本居品与电脑成立流畅后方可进行数据传输。

阈值确立 本居品出厂如故确立了报警阈值,用户也可自行确立报警阈值,参预阈值确立界面点击相应神色后边“+”或“-”可进行阈值数据颐养。

周期数 周期数暗示在成立PRPS三维图谱时本居品中试控股麇集若干周期的数据进行分析和暴露,对50Hz的电源系统而言,一个周期为20ms,系统默许麇集10个周期数据,用户也可自行颐养采样周期数,漠视确立为30以内,太大将加多数据麇集时期。

无线同步功能:本居品成立图谱需要用到同步信号,不错使用内同步和外同步两种样式,内同步信号由本居品里面提供, 如需使用外同步只需要在确立界面中开启功能小图标即可。本居品不管采纳使用内同步照旧外同步均可取得厚实的放电相位信息。

放电报警音 放电报警功能是本居品的一个特质,旨在为用户提供一种更高效、更快捷的检测样式,右边滑块切换为绿色时,此功能既开启,检测人员拿着测试主机聚积被测开发(如开关柜)时,如若被测开发有放电,局放仪将发出“嘟嘟”的警报声,放电强度越大嘟嘟声辅导越急遽,此门径可大大擢升局放检测适度,如需保存数据不错参考以下样式。

以上参数调节已矣后可点击阐述复返主测试界面。

保存

在测试经过中,如若想保存PRPS图谱(时域图谱、PRPD图谱已在测试界面中呈现),不错点击保存按钮,此时检测进程条驱动伙同测试进程,检测次数数值递加,检测已矣后径直跳至测试适度

历史数据保存在SD卡的根目次,中试控股双击相应的文献名可转入存储数据与图谱暴露界面。如需删除已保存的数据只需单击选中相应文献,然后点击“删除”即可。

USB流畅

为了更浅薄数据束缚爱游戏体育app下载,保存在SD卡的数据不错通过USB接口将数据导入数据束缚软件,具体操作请参考:3.5章节 局放数据束缚软件的装配和使用。
